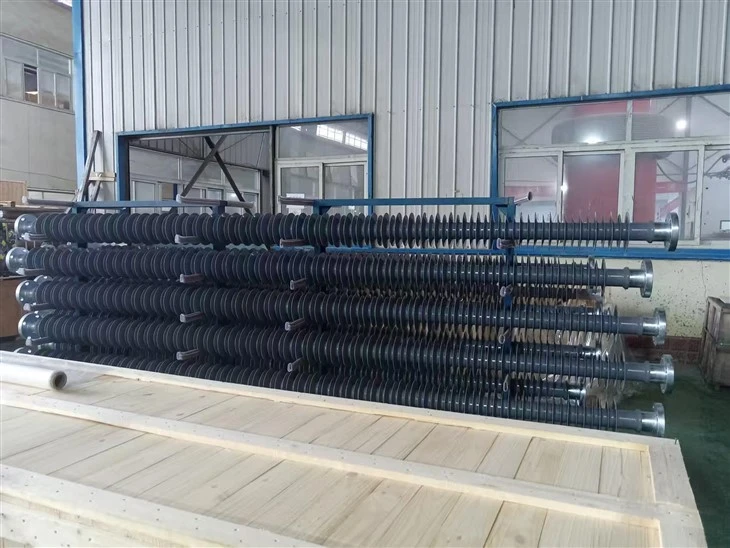

Silikongummikompositunderlagsisolator
Kompositisolatorer för transformatorstationer (även kallade sammansatta stolpisolatorer) är sammansatta isoleringskomponenter som används i transformatorstationer för att stödja högspänningsskenor/högspänningsutrustning och tillhandahålla elektrisk isolering. De ersätter traditionella porslinsstolpar och används i stor utsträckning i 10kV och högre transformatorstationer.
I. Kärnstruktur (integrerad med tre-lager)
* Kärnstång (inre isolering + huvudlastlager): pultruderad stav av glasfiber epoxiharts, solid cylinder, med drag-/böjhållfasthet som vida överstiger stålets, vilket ger mekaniskt stöd och inre isolering.
* Paraplyhölje (yttre isolering + skydd): Silikongummi (mainstream) eller EPDM-gummi, -gjuten kjol i ett stycke, ökar krypavståndet, förhindrar överslag, motstår åldrande och har stark hydrofobicitet.
* Ändbeslag: Övre och undre metallflänsar/skarvar, varmförzinkade för korrosionsskydd, tillförlitligt anslutna till kärnstången, används för att fästa på ramen/utrustningen.
II. Huvudapplikationer (specifik för understation)
* Stöder högspänningsskenor, brytare, strömbrytare, instrumenttransformatorer, etc.
* Tål mekaniska belastningar som böjning, kompression, vridning och spänning.
Uppnå elektrisk isolering mellan strömförande ledare och jordningsstrukturen.
III. Viktiga fördelar (jämförelse med porslinsstolpar)
Lättvikt: Endast 1/5–1/10 vikten av jämförbara porslinsstolpar, vilket gör installation och transport enklare.
Stark anti-föroreningsöverslag: Silikongummi har god hydrofobicitet, och dess föroreningsmotståndsspänning är 30 %–50 % högre än porslin, vilket gör det lämpligt för hårt förorenade områden.
Slag-/stötmotstånd: Går inte sönder lätt, dess stöttålighet är överlägsen porslin.
Rengöring-Gratis och låg-Underhåll: Bra självrengörande-egenskaper, vilket gör lång-drift mer bekymmersfri-.
Kompakt storlek: Kortare längd för samma isoleringsnivå, vilket sparar utrymme på transformatorstationen.
Vår fabrik och utrustning
Anpassad storlek tillgänglig
Ritningen
500kV transmissionslinje
500 kV kraftledningar utgör stommen i växelströmsnätet för ultra-högspänning. Deras kärnfunktion är för stor-kapacitet, lång-kraftöverföring över provinser och regioner, och fungerar som en avgörande kanal som kopplar samman stora kraftkällor och lastcentra och möjliggör sammankoppling av nätet.
I. Kärnpositionering och fördelar
Spänningsnivå: AC 500kV (tillhör EHV, 330–765kV intervall)
Huvudapplikationer
Inter-provinsiell/inter-regional kraftöverföring (t.ex. väst-till-östlig kraftöverföring)
Provincial kraftnät ryggraden, stora kraftverk överföring
Sammankoppling av regionalt elnät, anslutning av navtransformatorstation
Kärnfördelar
Stor kapacitet: Enkel-natureffekt på cirka 850–950 MW, med maximalt 2 000–3 000 MW
Låg förlust: Vid samma effekt är strömmen ungefär 1/2,27 av 220kV, vilket avsevärt minskar förlusterna
Provincial Corridor: Överföringskapaciteten per enhetskorridor är 4–5 gånger så stor som 220kV, vilket sparar markresurser
Stark stabilitet: Stödjer säker och stabil drift av stora elnät, vilket minskar kortslutningsströmnivåer-.
II. Typiska tekniska parametrar (inhemsk mainstream)
1. Elektriska parametrar
Märkspänning: 500kV (maximal driftspänning 550kV)
Antal faser/frekvens: Tre-fas, 50 Hz
Ledarkonfiguration: 4 Huvudsakligen delad typ (4×400, 4×630, 4×720mm²), stor kapacitet använder 6-delad typ
Överspänningsimpedans: ca. 270–290Ω
Mättad kraftöverföring (SIL): ca. 860–920MW
Begränsad överföringskapacitet: ca. 2000–3000 MW per krets (beroende på systemförhållanden)
Isolatorer: skivupphängningstyp, 25–30 skivor/sträng (300kN klass)
Säkerhetsavstånd: minst 14m från marken (bostadsområde), 7,5m från byggnaden
2. Mekaniska och miljömässiga specifikationer
Torn: bägare-formade, katt-huvud-formade, trumformade- etc., höjd 30–60 m
Spännvidd: 400–800m på plan mark, stora spännvidder upp till 1000–1500m
Tillåten ledartemperatur: Stål-trådad aluminiumtråd 90 grader, värmebeständig typ 150 grader
Miljökontroll: Strikt kontroll av korona, hörbart brus och radiostörningar
III. Huvudkomponenter
Ledare: Fler-delat stål-trådad aluminiumtråd (JL/G1A), vilket minskar korona och reaktans
Torn: Stålkonstruktion/betong, bärande ledare och jordledningar
Isolatorer: Skivisolatorer av-typ eller kompositisolatorer som ger elektrisk isolering
Hårdvara: Olika kontakter som förbinder ledare, isolatorer och torn
Jordledningar: Två, för åskskydd och fungerar även som kommunikationskanaler
Fundament: Basen på tornet, bärande vertikala och horisontella belastningar
Hjälputrustning: Överspänningsavledare, vibrationsdämpare, distanser, jordningsanordningar, onlineövervakning
IV. Typiska tillämpningsscenarier
West-to-East Power Transmission: t.ex. Tianshengqiao-Guangdong, Three Gorges- Inter-regionala överföringskanaler inklusive Shanghai
Stor-kraftöverföring: Centraliserad överföring av vattenkraft, värmekraft, kärnkraft och vindkraft från baser
Regionalt huvudnät: 500kV ringnät/kedjestruktur i varje provins för att säkerställa strömförsörjningens tillförlitlighet
Nätsammankoppling: Möjliggör inter-provinsiell/inter-regional elbörs och nödstöd
